TGK

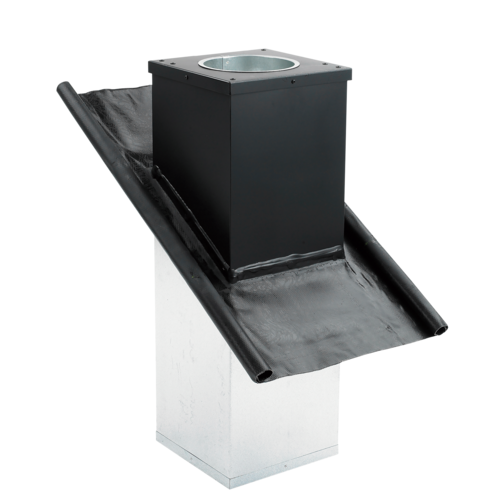

Quadratische Dachdurchführung für DTH und DTV Dachventilatoren, die auf der Dachdurchführung montiert werden.
Die Dachdurchführung TGK (quadratisch) wurde speziell für die Dachventilatoren DTH und DTV entwickelt. Der Dachventilator bildet mit der Dachdurchführung eine elegante architektonische Einheit und wird direkt darauf montiert. Am unteren Anschlussstutzen kann ein Diffusor montiert werden; die Dachdurchführung lässt sich durch einen Kanal oder eine Rundrohrleitung verlängern. Aufbau aus doppelwandigem, feuerverzinktem Stahlblech mit 50 mm Mineralwolle und integriertem Kabelkanal.
Produktvorteile
- Wahlweise mit PERFORM-Flansch, Zink-Flansch oder ohne Flansch lieferbar
- Passend zu den Dachventilatoren DTH und DTV
- In 3 verschiedenen Längen erhältlich
- Für Dachneigungen bis zu 60°
- Schall- und kondensisoliert mit 50 mm Mineralwolle
Funktionsprinzip
Die TGK wird standardmässig in 3 Längen und 6 Grössen mit PERFORM-Flansch oder Zink-Flansch geliefert, passend zur aktuellen Dachneigung. Alternativ auch ohne Flansch lieferbar (bei Bestellung anzugeben). Der PERFORM-Flansch ist wählbar in Graphitschwarz (RAL 9011), Staubgrau (RAL 7037), Graubraun (RAL 8019) und Rotbraun (RAL 8012); die Ausführung ohne Flansch ist unlackiert (galvanisiert).
Zusammen mit dem EXHAUSTO-Dachventilator und dem Diffusor am Anschlussstutzen entsteht eine optimale lüftungstechnische Lösung bei minimalem Platzbedarf – z. B. bei flachen oder schrägen Dächern mit kleinem Abstand zur Abluftstelle. Bei grossem Abstand ist eine Verlängerung mit Spirorohren möglich; für Lüftung von mehreren Stellen lassen sich am Anschlussstutzen Spirorohr, T-Rohr, Schallschleusen u. a. für ein komplettes Kanalsystem montieren.
Abmessungen
| Variante | C (mm) | L1 (mm) | C1 | Gewicht |
|---|---|---|---|---|
| TGK160-600 | 267 | 600 | 160 | 15 kg |
| TGK160-900 | 267 | 900 | 160 | 17 kg |
| TGK160-1200 | 267 | 1200 | 160 | 20 kg |
| TGK200-600 | 307 | 600 | 200 | 16 kg |
| TGK200-900 | 307 | 900 | 200 | 19 kg |
| TGK200-1200 | 307 | 1200 | 200 | 22 kg |
| TGK250-600 | 357 | 600 | 250 | 19 kg |
| TGK250-900 | 357 | 900 | 250 | 23 kg |
| TGK250-1200 | 357 | 1200 | 250 | 27 kg |
| TGK315-600 | 422 | 600 | 315 | 23 kg |
| TGK315-900 | 422 | 900 | 315 | 27 kg |
| TGK315-1200 | 422 | 1200 | 315 | 32 kg |
| TGK400-600 | 507 | 600 | 400 | 26 kg |
| TGK400-900 | 507 | 900 | 400 | 31 kg |
| TGK400-1200 | 507 | 1200 | 400 | 37 kg |
| TGK450-900 | 607 | 900 | 500 | 50 kg |
| TGK450-1200 | 607 | 1200 | 500 | 65 kg |
Allgemeine Daten
Max. Dachneigung je nach Länge: 600 mm → 30°, 900 mm → 45°, 1200 mm → 60° (gilt für alle Grössen TGK160–TGK450).
Konstruktion
Die Dachdurchführung ist schall- und kondensisoliert. Um die Übertragung von Vibrationen zu vermeiden, ist der Ventilator mit einem Gummiring ausgerüstet. Der integrierte Kabelkanal ist für Elektrokabel vorbereitet: Das Installationskabel wird unten eingesteckt und oben am Wartungsschalter (in der Regel keine EXHAUSTO-Lieferung) herausgezogen; der Wartungsschalter wird direkt an der Dachdurchführung montiert.
Standardmässig mit Überdruckklappe AOR ausgestattet (auf Anfrage auch ohne). Die Klappe öffnet sich im Ventilatorbetrieb und lässt sich zur Reinigung werkzeuglos demontieren.
Montage
Im Dach wird eine Öffnung ca. 30 mm grösser als die Dachdurchführung erstellt; hineinragende Dachziegel lösen und wegen des Bleiflansches nach oben schieben. Die Dachdurchführung so anbringen, dass der Flansch flächenbündig mit den Dachplatten liegt. Die Montagewinkel so befestigen, dass die Dachdurchführung beim Verschrauben an den Dachsparren etwa 5 mm angehoben wird – so ruht das gesamte Gewicht auf den Montagewinkeln. Den Flansch ausrollen und (bei PERFORM mit Gummihammer oder Sandsack) angleichen; hineinragende Dachziegel über den Flansch zurücklegen.
