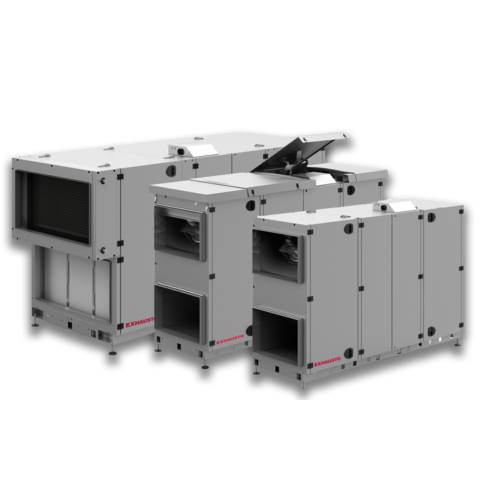

VEX350/360/370H
Kompaktgeräte für Luftmengen bis 8.900 m³/h mit niedrigem Energieverbrauch und SFP-Wert.
VEX350/360/370H ist eine Serie von Lüftungsgeräten mit hocheffizienten Gegenstromwärmetauschern und EC-Motoren, welche Luftmengen von bis zu 8.900 m3/h liefern können. Ein niedriger Energieverbrauch und ein hoher Temperaturwirkungsgrad zeichnet diese Geräteserie aus.
Die Lüftungsgeräte können mit der EXact2-Automatik oder auch ohne Automatik geliefert werden.
Die VEX350–370H-Serie ist ein leistungsstarkes Lüftungsgerät mit Gegenstromwärmetauscher in horizontaler Bauweise, ausgestattet mit der EXstream-Technologie und je einem Bypass an Ab- und Zuluftseite für optimierten Sommer-/Winterbetrieb. Drei Gerätegrössen (VEX350H–VEX370H) mit Luftmengen bis zu 8.910 m³/h. EC-Motoren der Klasse IE5.
Zusätzliche Merkmale
Standardfilter (Panelfilter, auf Wunsch auch mit Taschenfiltern erhältlich):
- Aussenluft – ePM1 55% (F7)
- Abluft – ISO Coarse 85% (M5)
- Alternative Filterstufe Aussenluft – ePM1 80% (F9)
Ecodesign
| Variante | ECO-Leistungsgrad | Anforderung | Max. Gesamtwirkungsgrad (A–D) | EC-Motor |
|---|---|---|---|---|
| VEX350H | 74,4N | 62N (2015) | 60 % | mit Motorcontroller (VSD) |
| VEX360H | 67,2N | 62N (2015) | 57,1 % | mit Motorcontroller (VSD) |
| VEX370H | 66,6N | 62N (2015) | 60,4 % | mit Motorcontroller (VSD) |
Allgemeine Daten
Alle Varianten: Gerätevariante Horizontal · Wärmetauscher Gegenstrom · Motorklasse IE5 (Ultra Premium Efficiency).
Daten für Motor und Motorsteuerung (MC)
Regelsignal EXHAUSTO-Automatik: Modbus · Fremdautomatik: 0–10 V DC · Medientemperatur: −40 °C … +40 °C · Regelung: stufenlos über Motorcontroller (MC) · Umgebungstemperatur: −30 °C … +50 °C.
Abmessungen
| Variante | A | B | C | Gewicht | Anschluss horiz. | Anschluss vert. |
|---|---|---|---|---|---|---|
| VEX350H | 2632 | 945 | 1904 | 635 kg | 800 mm | 500 mm |
| VEX360H | 2932 | 945 | 1904 | 702 kg | 800 mm | 500 mm |
| VEX370H | 3268 | 1366 | 1904 | 1018 kg | 1200 mm | 600 mm |
Alle Masse in mm. Einbringgewichte (Sektionen) siehe Datenblatt/PDF – z. B. VEX350H: Wärmetauschersektion 260 kg, Ventilatorsektion 2 × 150 kg, Sockel 75 kg.
Lufttechnische Daten
| Variante | Max. Luftmenge (m³/h) | Max. Luftmenge ErP (m³/h) | Min. Luftmenge (m³/h) |
|---|---|---|---|
| VEX350H | 3820 | 3740 | 700 |
| VEX360H | 5360 | 4885 | 1100 |
| VEX370H | 8910 | 7800 | 1440 |
Thermische Daten
| Variante | Max. Wirkungsgrad Wärmetauscher |
|---|---|
| VEX350H | 80,6 % bei 2.900 m³/h |
| VEX360H | 80,4 % bei 4.000 m³/h |
| VEX370H | 79,7 % bei 6.700 m³/h |
Elektrische Daten
| Variante | Freq. | Heizreg. 1 (kW) | Elektr. Leistung Gerät (kW) | Spannung | Heizreg. 2 (kW) | Max. Phasenstrom |
|---|---|---|---|---|---|---|
| VEX350H | 50 Hz | 9 | 2,9 | 3×400 V | 24 | 11,2 A |
| VEX360H | 50 Hz | 9 | 5,0 | 3×400 V | 24 | 18,0 A |
| VEX370H | 50 Hz | 9,5 | 9,5 | 3×400 V | – | 17,5 A |
Regulatorische Daten
Alle Varianten (VEX350H–VEX370H):
| Merkmal | Wert |
|---|---|
| Gehäusesteifigkeit | D2 |
| Dichtheit bei −400 Pa | L1 |
| Dichtheit bei +700 Pa | L1 |
| Filter-Bypass-Leckage | F9 |
| Wärmedurchlässigkeit | T2 |
| Wärmebrückenfaktor | TB3 |
Konstruktion
Die Gehäuse aus Aluzink AZ185 Klasse C4 nach EN/ISO 12944-2 sind mit 50 mm Mineralwolle gedämmt – niedriger Schallpegel und minimierte Kältebrücken. Die Motorsektionen sind schwingungsgedämpft gelagert und zwecks Wartung herausziehbar; Flexverbindungen zum Kanalsystem sind nicht erforderlich. Die EC-Motoren erfüllen die Ecodesign-Richtlinie.
EXstream Performance: Alle Geräte sind mit dem EXstream-Zentrifugalrad ausgerüstet. Drehzahl und Schaufelanzahl sind so optimiert, dass die Geräusche der Schaufelfrequenz im 500-Hz-Band liegen – dadurch werden weniger bzw. kleinere Schalldämpfer benötigt, da die Schalldämpfung bei 500 Hz kostengünstiger ist als bei 125/250 Hz.
Der leicht zugängliche Anschlusskasten mit Reparaturschalter vereinfacht Anschluss und Wartung. Die Serie wird nach Wahl mit Panel- oder Taschenfiltern geliefert: Panelfilter Grob 85% (M5) oder ePM1 55% (F7); Taschenfilter ePM10 60% (M5) oder ePM1 60% (F7). Standardmässig wird ein Montagesockel mit höhenverstellbaren Füssen (130–160 mm) mitgeliefert; das Gerät wird unten mit dem Sockel und oben mit Kofferbeschlägen montiert.
Montage
VEX350 und VEX360: Das Gerät besteht aus 3 Sektionen und wird in 3 Teilen geliefert. Beide Baugrössen passen durch Türöffnungen von min. 90 × 200 cm (Türen demontieren). Für kleine Öffnungen auch in SPLIT-Ausführung erhältlich.
VEX370: Besteht aus 3 Sektionen, geliefert in 3 Teilen. Zusätzlich stehen 2 SPLIT-Ausführungen zur Verfügung: In SPLIT 1 werden die Ventilatorsektionen betriebsbereit geliefert, die Wärmetauschersektion ist nicht abgedichtet und kann vor Ort in zwei Sektionen aufgeteilt werden (alle 4 Sektionen passen durch 90 × 200 cm). In SPLIT 2 wird das gesamte Gerät ohne Abdichtung geliefert und kann vor Ort komplett demontiert und von zertifiziertem Personal wieder aufgebaut werden. Abmessungen und Gewichte siehe Reiter „Mehr“.
Steuerungsfunktion
Die Geräte sind so konstruiert, dass die Luft in Übergangsperioden und bei Sommerbetrieb über je einen Bypass an Ab- und Zuluftseite um den Wärmetauscher geleitet werden kann, wenn kein oder nur reduzierter Bedarf an Wärmerückgewinnung besteht. Ab- und Aussenluft werden bei Sommer- wie Winterbetrieb filtriert.
Bei Sommerbetrieb ohne Wärme-/Kälterückgewinnung werden beide Luftströme über Bypass um den Wärmetauscher geleitet – dies reduziert den Innendruckverlust und senkt Stromverbrauch und SFP-Wert. Wird in der EXact2-Automatik Kälterückgewinnung gewählt, werden beide Luftströme durch den Wärmetauscher geleitet.
Bei Winterbetrieb mit Wärmerückgewinnung wird die Abluft (mit etwaigem Kondenswasser) oben senkrecht in den Gegenstromwärmetauscher geleitet, die Aussenluft unten – im Gegenstrom nach oben. Dies ergibt den stabilsten Betrieb und den sehr hohen Temperaturwirkungsgrad. Im dargestellten Beispiel sinkt der spezifische Energieverbrauch im Jahresdurchschnitt von 2000 auf 1823 J/m³ (ca. 9 % Einsparung). Zur Minimierung des Enteisungs-Energieverbrauchs erkennen VEX350/360/370 die Eisbildung über Druckverlustmessung. Berechnungen sind stark von den Voraussetzungen abhängig und sollten mit EXselectPRO durchgeführt werden.
