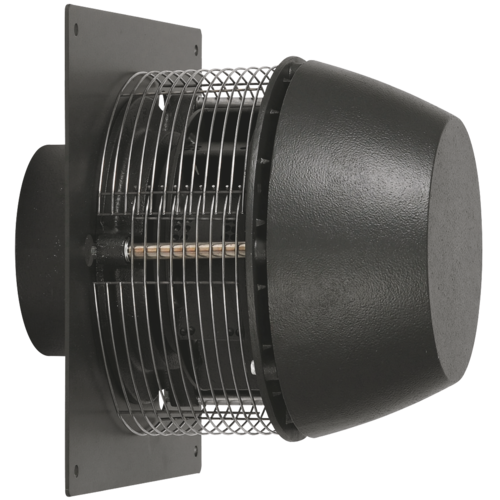

VVR
Wandventilator aus Aluminiumguss, radial ausblasend mit rückwärtsgekrümmten Laufrad.
Der VVR ist ein Abluft-Wandventilator aus Aluminiumguss für langfristigen, störungsfreien Betrieb. Er hat ein rückwärtsgekrümmtes B-Laufrad aus Aluminium mit radialem Ausblas und lässt sich zur Reinigung öffnen. Erhältlich in 4 Grössen (VVR160–VVR315), alle mit EC-Motor. Passende MGO-Wanddurchführung verfügbar.
Produktvorteile
- Radialer Ausblas
- Hohe Korrosionsbeständigkeit
- Rückwärtsgekrümmte Schaufeln
- Hoher Wirkungsgrad
- Niedrigere Servicekosten
- Verwendbar mit MGO-Wanddurchführung
Ecodesign
| Variante | ECO-Leistungsgrad | Anforderung | Max. Gesamtwirkungsgrad (A–D) | Nenndrehzahl |
|---|---|---|---|---|
| VVR160 | 64,1 | 62N (2015) | 29,2 % | 1400 RPM |
| VVR200 | 71,6 | 62N (2015) | 39,6 % | 1400 RPM |
| VVR250 | 79,4 | 62N (2015) | 53,5 % | 1635 RPM |
| VVR315 | 78,0 | 62N (2015) | 55,1 % | 1635 RPM |
Abmessungen
| Variante | A | C | D | Ø B | Ø E | Gewicht |
|---|---|---|---|---|---|---|
| VVR160 | 235 | 335 | 65 | 275 | 160 mm | 10 kg |
| VVR200 | 260 | 385 | 65 | 345 | 200 mm | 13 kg |
| VVR250 | 320 | 435 | 75 | 440 | 250 mm | 22 kg |
| VVR315 | 365 | 500 | 75 | 525 | 315 mm | 29 kg |
Alle Masse in mm.
Lufttechnische Daten
| Variante | Max. Luftmenge (m³/h) | Min. Luftmenge (m³/h) |
|---|---|---|
| VVR160 | 370 | 60 |
| VVR200 | 860 | 130 |
| VVR250 | 1900 | 250 |
| VVR315 | 3360 | 470 |
Elektrische Daten
| Variante | Freq. | Max. Strom | Spannung | Motorleistung |
|---|---|---|---|---|
| VVR160 | 50/60 Hz | 0,2 A | 1×230 V | 0,04 kW |
| VVR200 | 50/60 Hz | 0,35 A | 1×230 V | 0,04 kW |
| VVR250 | 50/60 Hz | 1,2 A | 1×230 V | 0,18 kW |
| VVR315 | 50/60 Hz | 2,6 A | 1×230 V | 0,37 kW |
Ventilations-Energieklasse (durchschnittliches Klima): C (alle Varianten).
Konstruktion
Der VVR besteht aus Aluminiumguss mit hoher Korrosionsbeständigkeit (Korrosionsklasse C4 nach EN ISO 12944-2), lackiert in Schwarz RAL 7021. Die Bauweise sorgt für eine optimale Luftbehandlung bei minimalem Geräusch. Das speziell entwickelte Zentrifugallaufrad mit rückwärtsgekrümmten Schaufeln gewährleistet hohen Wirkungsgrad und niedrige Betriebskosten.
Bei hoher Feuchte in der Abluft kann der VVR mit einem Leitblech bestellt werden, das die Feuchtigkeit von der Wand wegführt.
Montage
Zur einfachen Installation kann eine MGO-Wanddurchführung verwendet werden. Der MGO besteht aus verzinktem Blech mit 25 mm Schall- und Kondensationsdämmung, hat eine integrierte Rückschlagklappe und ist auf Wandstärken von 210–400 mm einstellbar. Er kann mit Diffusor, Einlaufstutzen ILMF und Abdeckflansch MGAF montiert werden.
- Lösung 1: Schliesst der MGO bündig mit der Innenwand ab, werden Abdeckflansch (MGAF) und Einlaufstutzen (ILMF) vor dem Diffusor montiert.
- Lösung 2: Ist der MGO kürzer als die Wandstärke, werden Einlauf (ILU) und Stutzen (MF) oder ein Spirorohr (SR) vor dem Diffusor montiert.
- Lösung 3: Bei grosser Distanz zwischen MGO und Abluftort wird ein ILU-Einlauf mit SR-Spiralrohr montiert.
