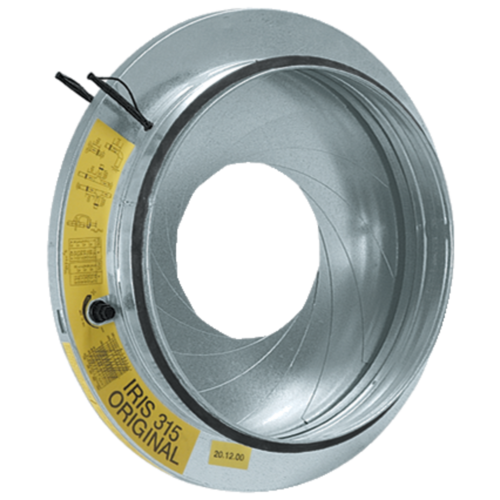

Irisblende
Die Irisblende ermöglicht den Feinausgleich in der runden Lüftungsleitung bei gleichzeitig äußerst geringen Druckverlusten (Dichtheitsklasse C).
Die Irisblende gehört zur passiven Baureihe der Volumenstromregelung und ist speziell für die Messung und Regelung des Luftstroms in runden Luftleitungen konzipiert. Die Druckanschlüsse ermöglichen eine genaue Einstellung des Luftstroms; jede Verbindungsstelle ist mit einer luftdichten Gummilippendichtung versehen. Mithilfe einer Sechskantmutter (Ø 100 bis 630 mm) gelingt die genaue Anpassung der Blende zur Feineinstellung des Volumenstroms in einer Leitungsabzweigung.
Produktvorteile
- Niedriger Schallpegel
- Zuverlässige Luftstrommessung auch in der Nähe von T-Stücken, Bögen oder vor einem Luftdurchlass
- Dichtheitsklasse C gemäss DIN EN 1751
- Feinausgleich des Volumenstroms bei gleichzeitig äusserst geringen Druckverlusten
Anwendungsbereiche
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
Funktionsprinzip
Die Druckmessnippel ermöglichen eine genaue Einstellung des Luftstroms. Mithilfe einer Sechskantmutter (Ø 100 bis 630 mm) gelingt die genaue Anpassung der Blende zur Feineinstellung des Volumenstroms in einer Leitungsabzweigung.
Hauptmerkmale
- Regelgenauigkeit +/− 10 %
- Integrierte Druckmessnippel aus PVC (Ø 6 mm)
- Luftdichtheitsklasse C gemäss EN 1751
- Betriebstemperatur: −20 °C / +80 °C
Aufstell-/Einbauort
Zu- und Abluft, Einbau in runde Lüftungsleitungen. Für genaue Luftstrommessungen und eine optimale Luftmengenregelung sind folgende Empfehlungen zu befolgen. Der Betrieb der Irisblende ist unabhängig von der Luftstromrichtung. Die einzuhaltenden Abstände bei der Installation:
- Vor Bogen: 1×DN
- Nach Bogen: 1×DN
- Vor T-Stücken: 2×DN
- Nach T-Stücken: 2×DN
- Vor Auslässen: 2×DN
Abmessungen
| Variante | A | Ø | H | L | Gewicht |
|---|---|---|---|---|---|
| Irisblende Ø 100 | 30 mm | 100 mm | 32 mm | 115 mm | 0,5 kg |
| Irisblende Ø 125 | 30 mm | 125 mm | 32 mm | 115 mm | 0,7 kg |
| Irisblende Ø 160 | 30 mm | 160 mm | 32 mm | 115 mm | 0,9 kg |
| Irisblende Ø 200 | 30 mm | 200 mm | 32 mm | 120 mm | 1,4 kg |
| Irisblende Ø 250 | 40 mm | 250 mm | 32 mm | 135 mm | 2,1 kg |
| Irisblende Ø 315 | 40 mm | 315 mm | 32 mm | 140 mm | 3,5 kg |
| Irisblende Ø 400 | 55 mm | 400 mm | 32 mm | 150 mm | 6,4 kg |
| Irisblende Ø 500 | 52 mm | 500 mm | 32 mm | 150 mm | 9,6 kg |
| Irisblende Ø 630 | 60 mm | 630 mm | 32 mm | 160 mm | 15,6 kg |
Regulatorische Daten
| Variante | Luftdichtheitsklasse | Überdruck / Unterdruck |
|---|---|---|
| Irisblende Ø 100 | C | Ohne |
| Irisblende Ø 125 | C | Ohne |
| Irisblende Ø 160 | C | Ohne |
| Irisblende Ø 200 | C | Ohne |
| Irisblende Ø 250 | C | Ohne |
| Irisblende Ø 315 | C | Ohne |
| Irisblende Ø 400 | C | Ohne |
| Irisblende Ø 500 | C | Ohne |
| Irisblende Ø 630 | C | Ohne |
