VEX1000RS

• Mehrfamilienhäuser
• Neubau
• Renovierung
• Büro- und Gewerbeimmobilien
• Bildungseinrichtungen

VEX1000 bringt gefilterte Luft in das Gebäude und gewinnt die Wärme aus der Abluft mithilfe des hocheffizienten Wärmetauschers zurück. Die einströmende Luft kann mithilfe integrierter Kühl- und Heizregister erwärmt und/oder gekühlt werden. Es handelt sich um eine kompakte Einheit für höchstmögliche Luftkapazität bei minimalem Platzbedarf.

VEX1000RS kann mit einer automatischen Leckagekontrolle ALC™ ausgestattet werden, welche die Übertragung von Partikeln, Aerosolen, Viren usw. von der Abluft zur Zuluft durch den Wärmetauscher eliminiert. Damit erhalten Sie alle Vorteile eines rotierenden Wärmetauschers ohne Leckage:

• Feuchtigkeitsübertragung verbessert das Raumklima und erhöht die Produktivität
• Erfordert kein Abtauen
• Spart Energie bei der Kälterückgewinnung
• Kein Anfall von Kondensat
• Kompaktes Design

Drei Rotoroptionen, abgestimmt auf unterschiedliche Einsatzbereiche und Anforderungen an Energieeffizienz, Raumklima und Feuchterückgewinnung:

• Kondensationsrotor (Standard): Für klassische Anwendungen mit effizienter Wärmerückgewinnung sowie Feuchterückgewinnung durch Taupunktunterschreitung im Winterfall.
• Sorptionsrotor mit Feuchteübertragung: Ganzjährige Feuchterückgewinnung, auch bei trockener Aussenluft. Reduziert den Kühlbedarf im Sommer und sorgt für ein angenehmes Raumklima im Winter.
• Epoxidbeschichteter Kondensationsrotor: Korrosionsgeschützte Ausführung für kritische Anwendungen – ideal bei hohen Anforderungen an Hygiene oder aggressiven Medien in der Abluft.

VEX1000 mit Automatischer Leckagekontrolle (ALC™) verhindert die Übertragung verunreinigter Luft über den Rotationswärmetauscher:

• Plug & Play Lösung, auch nachrüstbar
• Keine Übertragung von Aerosolen, Gerüchen oder Keimen
• Abluftübertragungsrate EATR = 0%*
• Ideal für sensible Bereiche wie Schulen, Büros, Restaurants und Hotels

* Getestet und validiert an der Technischen Universität Dänemark. EATR = 0% gemäss Eurovent (2021), EN308 und EN16798-3.

• Integrierte Mischluftsektion verfügbar für die Modelle VEX1030–1080
• Kanalschalldämpfer in 2 verschiedenen Längen erhältlich
• Ausführung für Aussenmontage inkl. Gerätedach und Sturmsicherung sowie Heizelement für den externen elektrischen Regelungskasten
• Absperrklappen für Aussen- und Fortluft inkl. Modbus-Antrieb mit Federrücklauf
• Integrierte Heiz- oder Kühlregister
• Externe DX- und Wasser-Kühlregister
• Mit Panelfiltern oder Taschenfiltern lieferbar
• Optional auch obere Anschlüsse für Fort- und/oder Abluft möglich

3 verschiedene Regelungsvarianten stehen zur Auswahl:

• Integrierte EXcon+-Regelung – alle internen Sensoren und elektrische Komponenten installiert und angeschlossen, Gerät funktionsgetestet
• Controller Ready – für bauseitige Regelung, alle Sensoren montiert und zentral verdrahtet
• Ohne Regelung – keine Sensoren oder elektrischen Komponenten, vollständige Installation bauseits

Alle Masse in mm. Weitere Masse (Ø, L, N, O, B, C, G, H, Q) siehe Datenblatt/PDF.

Alle Varianten (VEX1005RS–VEX1080RS) gemäss DS/EN 1886, zertifiziert von Eurovent:

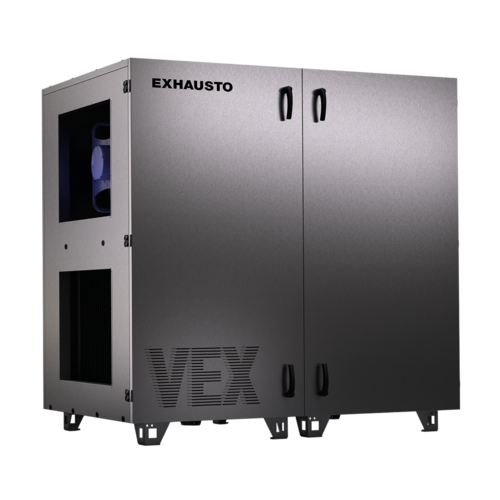

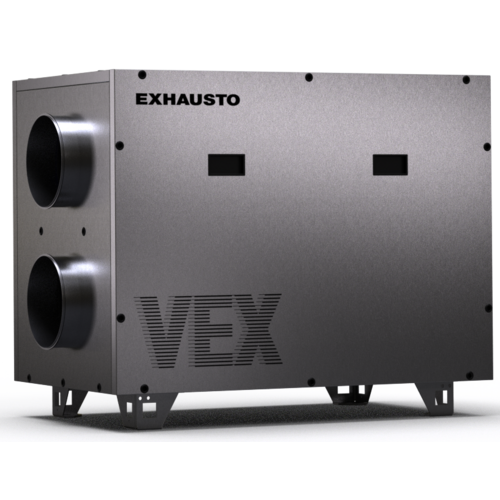

VEX1000RS wird entweder als Monoblock (VEX1005RS–VEX1020RS) oder als Duoblock (VEX1030RS–VEX1080RS) ab Werk geliefert. Dies ermöglicht einen problemlosen Transport zum Aufstellort. Alle Modelle (ausser VEX1080RS) können durch eine 90 cm breite Tür eingebracht werden.

Gemäss DS/EN 1886 und von Eurovent zertifiziert: Mechanische Festigkeit D2, Luftleckage bei −400 Pa L1, Luftleckage bei +700 Pa L2, Filter-Bypass-Leckage F9, Wärmeübertragungsklasse T2, Wärmebrückenfaktor TB2.

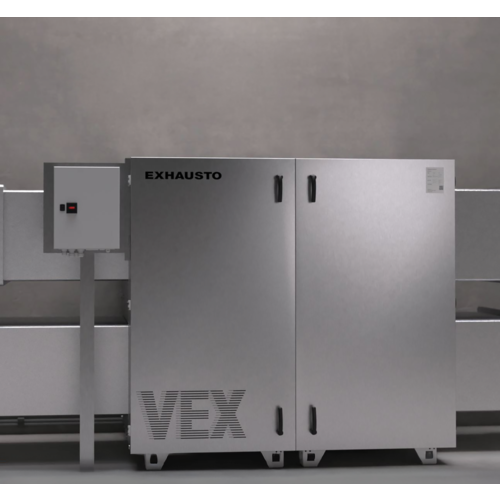

VEX1000RS wird als Monoblock oder Duoblock ab Werk endgetestet geliefert. Das Lüftungsgerät kann auf verstellbaren Füssen oder auf einem Montagesockel montiert werden. Die Regelung befindet sich in einem externen elektrischen Anschlusskasten, der auf einem Standfuss neben dem Gerät oder an der Wand montiert werden kann. Eine Kurzanleitung ist beigefügt; ausführliche Anleitungen sind über den QR-Code auf der Gerätevorderseite zugänglich.

Bei Projekten mit besonders eingeschränkten Zugangsverhältnissen kann VEX1000RS als SPLIT geliefert werden – leicht und schnell auseinandergebaut, ins Gebäude transportiert und wieder zusammengebaut.

Flexible Platzierung des Anschlusskastens: Regelung und Elektroverteiler sind in einem separaten Anschlusskasten enthalten, der bis zu 10 m vom VEX-Gerät entfernt montiert werden kann.

Die Serie ist mit Abluft- und/oder Fortluftstutzen an der Oberseite erhältlich. Für VEX1010RS–VEX1020RS mit rechteckigen Top-Anschlüssen sind Übergangsstücke von rechteckig auf rund erhältlich. Hinweis: VEX1000 mit Rotationswärmetauscher ist auch mit 4 oberen Anschlüssen erhältlich (siehe VEX1000RT).

VEX1000 kann mit 3 Regelungsvarianten geliefert werden:

• Integrierte EXcon+-Regelung (Standard) – alle internen Elektro- und Regelungskomponenten mit dem externen Anschlusskasten verbunden und werkseitig endgetestet.
• Controller Ready (Option) – vorbereitet für die Montage einer alternativen Regelung nach Kundenwunsch (externe Regelungskomponenten nicht enthalten).
• Ohne Regelung (Option) – ohne externen Anschlusskasten, Regelung, Verdrahtung und Sensoren. Steuerungen und Motoren für Rotor, Ventilatoren und Klappen sind enthalten.

Die neue EXcon+-Regelung gewährleistet eine optimale Raumklimasteuerung. Die intuitive Benutzeroberfläche und die optimierte Kalenderfunktion ermöglichen eine einfache Einstellung. EXcon+ bietet zusätzlich die patentierte Automatische Leckagekontrolle (ALC™) und Dynamische Druckkontrolle (aDCV) mit bis zu 20% Energieeinsparung gegenüber DCV.

Steuerung über HMI-Bedieneinheit, Webserver im Netzwerk oder integriertes WiFi. Netzwerkkommunikation via BACnet über TCP/IP und MODBUS über RS485 oder TCP/IP.
