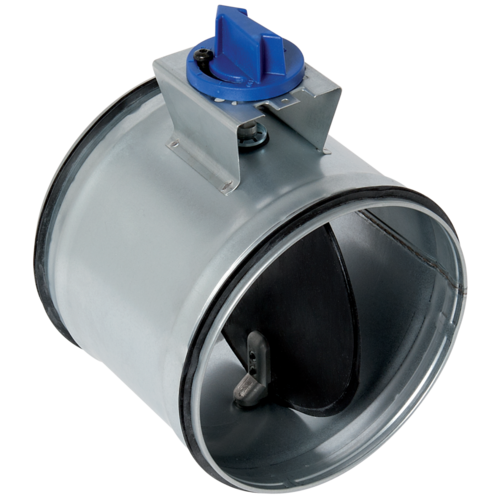

Manuelle und motorisierbare Absperrklappe RGE mit Dichtung
Manuelle oder motorgesteuerte RGE mit sehr geringer Leckagerate.
Die Absperrklappe RGE gleicht die Durchflüsse aus und dient zur vollständigen Absperrung einer runden Leitungsabzweigung. Die Luftdichtigkeit wird durch eine vollflächig angebrachte Dichtung gewährleistet (erhöhte Robustheit); eine Gummilippendichtung an jedem Einsteckende sorgt für einen luftdichten Einbau. Die RGE ist mit einem Einstellhebel mit Schraubbefestigung ausgestattet (Zamak-Wellen). Der auf Abstand platzierte Einstellgriff ermöglicht eine externe Isolierung.
Produktvorteile
- Dichtheitsklasse C gemäss EN 1751
- Manuell oder mit Adapterplatte motorisierbar
- Einstellhebel mit Schraubbefestigung
Anwendungsbereiche
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
Funktionsprinzip
Das Öffnen und Schliessen der RGE-Absperrklappe erfolgt manuell durch Drehen des Einstellhebels oder durch einen Motor nach der Installation einer Motorplatte. Die Luftdichtigkeit der Klappe wird durch eine vollflächig angebrachte Dichtung gewährleistet.
Hauptmerkmale
- Gehäuse aus verzinktem Stahlblech
- Einstellhebel mit Schraubbefestigung (Zamak-Wellen)
- Elastomer-Lippendichtung
- Motorplatte separat erhältlich
- RGE-Absperrklappen < DN 355 können mit werkseitig vormontierter Motorplatte geliefert werden; bei RGE-Absperrklappen kleiner DN 315 wird die Motorplatte lose mitbestellt
- Luftdichtheitsklasse 4 vorgelagert/nachgelagert gemäss EN 1751 (ausser Durchmesser < D200: Klasse 3)
- Luftdichtheitsklasse D intern/extern gemäss EN 12237 für Durchmesser < 355 mm (Klasse C für Durchmesser > 315 mm)
- Betriebstemperatur: 0 / 120 °C
Aufstell-/Einbauort
- Runde Leitungsabzweigungen
Abmessungen
| Variante | Ø | H | L | Gewicht | X | Y |
|---|---|---|---|---|---|---|
| RGE Ø 355 manuell oder motorisierbar | 355 mm | 85 mm | 200 mm | 2,94 kg | 47 mm | 56 mm |
| RGE Ø 400 manuell oder motorisierbar | 400 mm | 85 mm | 200 mm | 4 kg | 47 mm | 70 mm |
| RGE Ø 450 manuell oder motorisierbar | 450 mm | 85 mm | 200 mm | 4,6 kg | 50 mm | 83 mm |
| RGE Ø 500 manuell oder motorisierbar | 500 mm | 85 mm | 200 mm | 5,25 kg | 52 mm | 71 mm |
| Teilesatz Motorplatte für RGE Ø 355–500 mm | – | 6 mm | 162 mm | 0,15 kg | – | – |
Regulatorische Daten
| Variante | Luftdichtheitsklasse | Überdruck / Unterdruck |
|---|---|---|
| RGE Ø 355 manuell oder motorisierbar | C | 3 |
| RGE Ø 400 manuell oder motorisierbar | C | 3 |
| RGE Ø 450 manuell oder motorisierbar | C | 3 |
| RGE Ø 500 manuell oder motorisierbar | C | 3 |
| Teilesatz Motorplatte für RGE Ø 355–500 mm | Ohne | Ohne |
